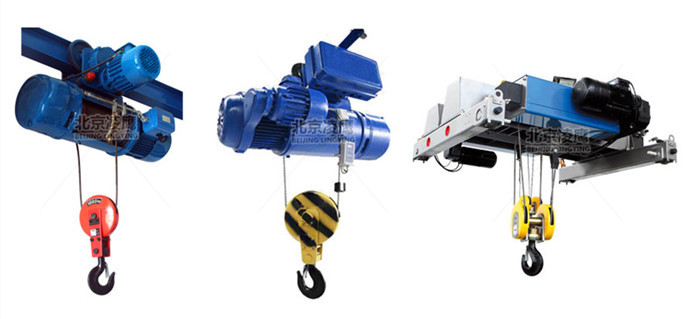

主回路工作過程：三相交流電經整流濾波成直流電為逆變提供電源，逆變的功能是將整流后的直流電轉化為調頻調壓的交流電去驅動電機，電能轉換機械能，實現提升；當電機有高速減速或單鉤絞車下放時，負載由于存在慣性，電機的實際轉速會超過它的同步轉速，機械能轉化為電能，電機變成發電機，放出的交流電經逆變部分的續流二極管整流使母線電壓升高，直接危及功率器件，必須把這部分能量釋放掉，于是我們做了回饋和剎車單元對這部分能量進行處理，一部分送往電網，一部分通過電阻消耗掉。

1.控制回路：采用芯片統一控制和PLC外端電路接口相結合，使調速系統具有很高的可靠性，同時利用PLC強大的控制能力實現靈活的控制方式和電氣隔離。

2.回饋能量的處理：作為提升類變頻器，最根本的問題是對回饋能量的處理。由于負載在下放重物、快速減速及急停時，會有較大的能量回送給變頻器。因此本變頻器系統采用了能耗制動、回饋制動技術，有效地解決了此類問題。尤其是回饋制動，將能量直接回送電網，不但保證了設備的安全運行，而且節約了電能，使再生能量回收利用。

3.變頻器為典型的交-直-交電壓源型變頻器，其功率模塊為進口的西門子新型IGBT器件，采用16位全數字單片機控制技術，可以實現交流電動機大范圍內的無級平滑調速，在運行過程中能隨時檢測電動機的負載情況，自動調整功率輸出，使電動機始終運行在極佳狀態，節能效果明顯。
